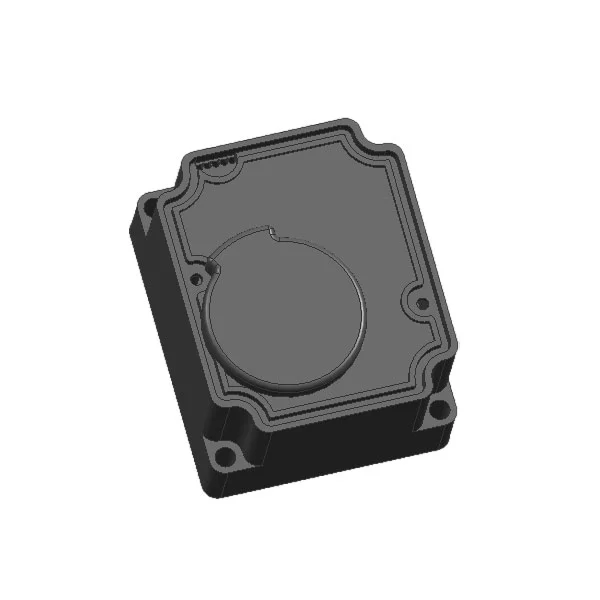

Tento prevodový motor vodomeru s nízkou hlučnosťou je účelovo skonštruovaný pre inteligentné systémy merania vody so základnými aplikačnými scenármi vrátane:
• Bezdrôtové bytové inteligentné vodomery
• Predplatené inteligentné vodomery ovládané ventilom
• Systémy diaľkového automatického odčítania meračov (AMR).
• Motorové ventily pre vodomerné potrubia DN15–DN50
Ak nie je uvedené inak, všetky parametre pre nízkohlučný vodomer s ozubeným motorom používaným vo vodomeroch sú testované pri štandardnej teplote okolia (23°C) a menovitom prevádzkovom napätí.
1. Menovité prevádzkové napätie: 3,6 V DC
2. Povolený rozsah prevádzkového napätia: 2,5 V – 5 V DC Poznámka: V rámci povoleného rozsahu vyššie vstupné napätie poskytuje vyšší výstupný krútiaci moment, ale zníži životnosť pohonu.
3. Pracovný prúd naprázdno pri menovitom napätí: ≤ 25 mA
4. Prúd so zablokovaným rotorom pri menovitom napätí: ≤ 450 mA (pre motor radu 300)
5. Menovitý výstupný krútiaci moment:
o ≥ 1,8 N·m (v súlade s prevodovým pomerom 2400:1)
o ≥ 2,7 N·m (v súlade s prevodovým pomerom 3700:1)
6. Čas aktivácie ventilu o 90° (štvrť otáčky):
o ≤ 10 s (v súlade s prevodovým pomerom 2400:1)
o ≤ 16 s (v súlade s prevodovým pomerom 3700:1)
7. Štandardné možnosti prevodového pomeru: 2400:1, 3700:1
8. Definícia sekvencie vodičov (WSD)
| Farba drôtu | Definícia základnej funkcie |
| Modrá | Signál polohového spínača otvorený ventil |
| Biela | Spoločná svorka (COM) pre polohové signály |
| Žltá | Signál spínača polohy zatvorenia ventilu |
| Čierna | Kladný pól jednosmerného prúdu (+) |
| Červená | Záporný pól jednosmerného prúdu (-) |
| Poznámka: Poradie drôtov, farebné kódovanie a dĺžka drôtu je možné plne prispôsobiť podľa špecifických požiadaviek zákazníka. |
Ochrana proti vniknutiu (IP) Hodnotenie: IP67 Poznámka: IP67 ochrana proti prachu a ponoreniu do vody sa dosiahne iba vtedy, keď je pohon správne zmontovaný a pevne pripevnený k zodpovedajúcemu utesnenému krytu vodomeru.
Otázka: S akými veľkosťami rúr je kompatibilný pohon KY-59?
Odpoveď: Nízkohlučný prevodový motor vodomeru je navrhnutý pre vodomerné ventily DN15 až DN50 s dvomi možnosťami prevodového pomeru, aby vyhovoval rôznym požiadavkám na krútiaci moment pre rôzne priemery potrubia a pracovné podmienky.
Otázka: Je možné prispôsobiť poradie vodičov a špecifikácie vodičov?
A: Áno. Podporujeme úplné prispôsobenie poradia vodičov, farebného kódovania, dĺžky vodiča a prierezu vodiča tak, aby vyhovovali vašim špecifickým požiadavkám na montáž, inštaláciu a riadiaci systém.
Otázka: Podporuje stupeň krytia IP67 dlhodobú prevádzku pod vodou?
Odpoveď: Štandardné hodnotenie IP67 zaisťuje, že jednotka je prachotesná a odolná voči dočasnému ponoreniu do 1 m vody na 30 minút. Pre dlhodobú ponorenú prevádzku v pracovných scenároch vodomeru musí byť správne zmontovaný so zodpovedajúcim utesneným krytom vodomeru, aby sa zachoval stabilný výkon ochrany.
Otázka: Aký zdroj napájania sa odporúča pre KY-59?
A: Menovité prevádzkové napätie je 3,6 V DC, s povoleným pracovným rozsahom 2,5 V až 5 V DC. Odporúčame použiť stabilný 3,6 V lítiový napájací zdroj pre vyváženie krútiaceho momentu, nízku spotrebu energie a dlhú životnosť.
