Ovládač guľového ventilu vodomeru

Čo skutočne rieši pohon guľového ventilu pre kupujúcich

Väčšina porúch guľového ventilu inteligentného merača nepochádza z motora. Pochádzajú z nedostatku ťahu na starých ventiloch, odberu prúdu, ktorý vyčerpáva batériu rýchlejšie, ako sa očakávalo, alebo kabeláže, ktorá sa nezhoduje s doskou merača. Tento pohon rieši tieto tri poruchové body priamo.

• Ťah s výškou hlavy pre staré guľové ventily.Pohon je dimenzovaný na >15 kg prostredníctvom redukcie prevodu 1000:1 a je dimenzovaný pre guľové vodomerné ventily s malým priemerom. Počas technickej kontroly si overte uťahovací moment ventilu.
• Nízky odber prúdu pre batériové merače.Prevádzkový prúd je ≤25 mA pri nominálnom napätí 3,6 V, s prúdom zablokovaného rotora 450 mA. Nízky prevádzkový prúd umožňuje pohonu bežať zo sady suchých článkov bez nadmerného vypúšťania, zatiaľ čo číslo zablokovaného rotora hovorí vášmu okruhu vodiča, čo môže očakávať počas sedania ventilu.
• Päťvodičové ovládanie zladené s elektromerovými doskami.Červený pozitív, čierny negatív, modrý otvorený, biely COM, žltý zatvorený. Schéma zapojenia oddeľuje napájanie od riadiacich signálov otvorenia/zatvorenia, takže akčný člen môže byť riadený existujúcou riadiacou logikou dosky merača.
• Určené pre neelektrifikované vodomerné jamy.Pohon je určený pre obytné, podzemné a neelektrifikované scenáre inštalácie, kde je nepraktické viesť 220V sieť alebo vyhradené napájacie káble.

Technické špecifikácie Kupujúci by si mali pred objednávkou overiť

Nižšie uvedená tabuľka zobrazuje štandardnú konfiguráciu ovládača guľového ventilu. Ak platforma vášho merača pracuje na inom napätí, krivke ťahu alebo konvencii zapojenia, tieto parametre je možné prispôsobiť počas kontroly OEM.

Ak vaša doska merača dodáva inú polaritu riadiaceho signálu alebo používa iný konektor, inžiniersky tím spoločnosti Kaiye môže skontrolovať zapojenie a navrhnúť zhodnú konfiguráciu namiesto toho, aby vnucoval štandardný zväzok do nekompatibilnej platformy merača.

Integrácia, zapojenie a montáž: Čo inžinieri žiadajú ako prvé

Pre kupujúcich OEM je pohon len taký dobrý, ako dobre pasuje s krytom merača, driekom guľového ventilu a riadiacou doskou. Tento pohon využíva kompaktný obrys určený pre priestorovo obmedzené skrine inteligentných meračov so schémou zapojenia, ktorá oddeľuje napájanie od riadiacich signálov otvorenia/zatvorenia.

Elektrické vedenie.Červená je pozitívna, čierna je negatívna. Obvod pohonu by mal byť dimenzovaný na prúd zablokovaného rotora 450 mA, aj keď je normálny prevádzkový prúd ≤ 25 mA, pretože sedlo ventilu môže krátkodobo vyžadovať vyšší prúd. Ochrana proti prepólovaniu na doske merača sa odporúča, ak je ovládač vymeniteľný na mieste.

Ovládacie vedenie.Modrá je otvorená, biela je COM, žltá je zatvorená. Tento obvod by sa mal považovať za riadiaci vstup, nie za elektrické vedenie, a mal by zostať nezávislý od komunikačného modulu, aby porucha komunikácie neznemožnila ovládanie ventilu.

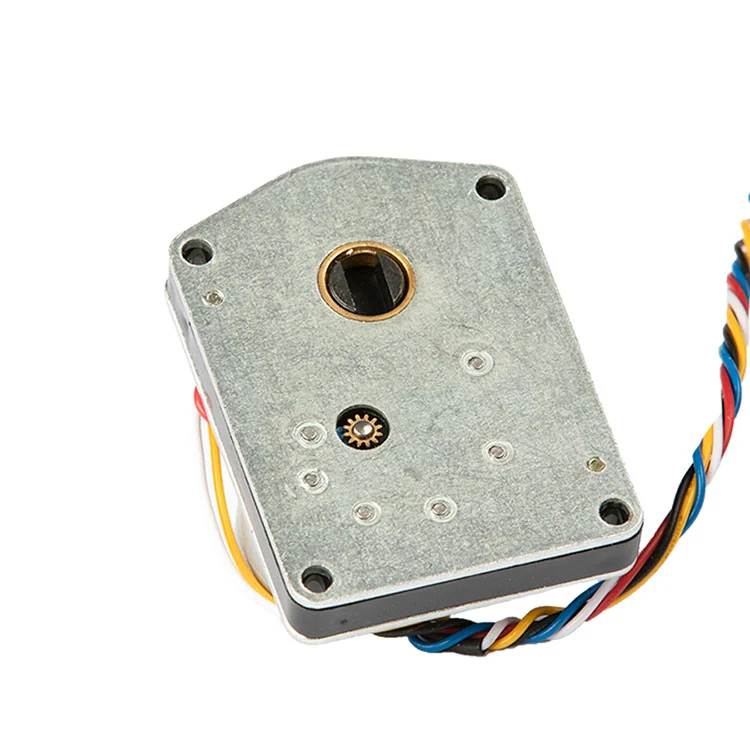

Montážne rozhranie.Pohon je navrhnutý okolo drieku guľového ventilu a montážneho vzoru používaného na telesách ventilov inteligentných meračov s malým priemerom. Pred uvoľnením objemu by kupujúci mali potvrdiť štvorec stonky, rozstup montážnych otvorov a orientáciu ovládača vo vnútri krytu merača. Kaiye môže dodať vzorku na kontrolu mechanického uloženia pred zadaním výrobnej objednávky.

Ak odoberáte aj kryt merača alebo kompletnú zostavu ventilu, pohon môžete skontrolovať spolu splášť vodomerua telesa ventilu na zníženie nesúladu rozhrania pri montáži.

Kde sa používa pohon guľového ventilu: Aplikácia vhodná pre objemové projekty

Pohon je umiestnený na ovládanie guľového ventilu s malým priemerom, kde je prevádzka na batérie a nízky odber prúdu dôležitejší ako vysokorýchlostné ovládanie. Typické objemové aplikácie zahŕňajú:

Pretože pohon je súčasťou širšej platformy komponentov vodomerov Kaiye, kupujúci, ktorí získavajú viacero komponentov, môžu konsolidovať kvalifikáciu a logistiku. Ak váš projekt vyžaduje aj bezdrôtovú komunikáciu na úrovni merača, pohon je navrhnutý tak, aby fungoval spolu s Kaiye'sbezdrôtový vodomerplatforma. Môžete si tiež prezrieť celérozsah akčných členov vodomerupre súvisiace modely.

Kvalita, konzistencia a čo tu vlastne znamená „výrobca“.

Pre B2B kupujúcich by „výrobca“ mal znamenať riadenie procesov, nie len obchodnú spoločnosť s katalógom. Kaiye prevádzkuje systém kvality ISO 9001, prevádzkuje automatizovanú výrobu zostáv pohonov a už viac ako dve desaťročia vyrába vodomerné pohony. Tento pohon guľového ventilu ťaží z tejto výrobnej základne tromi konkrétnymi spôsobmi:

Konzistencia dávky.Ozubené kolesá sú opracované na kontrolované rozmery. Automatizovaná montáž znižuje odchýlky medzi jednotlivými jednotkami v zábere ozubených kolies, výstupnom ťahu a čase odozvy – čo je kritické, keď inštalujete tisíce pohonov v rámci projektu.

Vstupná kontrola a záverečná skúška.Štandardná výroba zahŕňa funkčné kontroly odberu prúdu, doby odozvy a zdvihu ventilu. Kupujúci si môžu vyžiadať protokol o kontrole a plán odberu vzoriek pred zadaním objemovej objednávky.

Vysledovateľnosť.Kód modelu, výrobná dávka a záznamy testov sa uchovávajú, takže ak sa objaví problém v teréne, postihnutú populáciu možno izolovať, a nie považovať každý ovládač v projekte za podozrivý. Viac o výrobnej základni a systéme kvality spoločnosti Kaiye nájdete naprofil spoločnosti a prehľad výroby.

Prispôsobenie OEM a podmienky obstarávania

Pohon guľového ventilu je dostupný ako štandardná jednotka, ale štandardný neznamená pevný. Pre nákupcov OEM a projektov sa po technickej kontrole bežne prispôsobujú nasledujúce položky:

Kábel a konektor.Dĺžku kábla, prierez vodiča, farebný kód a typ konektora je možné špecifikovať tak, aby zodpovedali vášmu krytu merača a montážnemu prípravku.

Ovládacia logika.Polarita signálu otvorenia/zatvorenia a konfigurácia COM môžu byť zarovnané s doskou merača.

Ťah a prevodový pomer.Pre ventily s vyšším ťahom sedla alebo inou geometriou vretena môže byť vhodnejší alternatívny prevodový pomer alebo rad motora ako štandardná konfigurácia 1000:1.

Branding a balenie.Pre objemové objednávky je k dispozícii súkromné ​​označenie, neutrálne balenie a projektové označenie.

Typické MOQ a dodacia lehota sú potvrdené pri cenovej ponuke. Štandardné doručenie je vo všeobecnosti 15–30 dní po potvrdení objednávky a vzorky v závislosti od množstva objednávky a dostupnosti komponentov.

Časté otázky o obstarávaní

Ste výrobca?
áno. Kaiye má vlastnú továreň s viac ako 30-ročnými výrobnými skúsenosťami.

Môžete zabaliť tento produkt s našimi požiadavkami?
áno. Prispôsobené balenie a označovanie sú vítané pre objemové objednávky.

Aká je dodacia lehota pri bežných objednávkach?
Dodacia lehota je vo všeobecnosti 15–30 dní a môže byť kratšia alebo dlhšia v závislosti od modelového obdobia a množstva objednávky.

Aká je definícia zapojenia?
Červená je pozitívna, čierna je negatívna, modrá je otvorená, biela je COM a žltá je blízko.

Aké je hodnotenie vodotesnosti?
Štandardná konfigurácia nešpecifikuje hodnotenie IP. Potvrďte požadovanú úroveň IP pomocou inžinierstva pre vonkajšie alebo ponorené inštalácie.

Je kompatibilný s inteligentnými vodomermi na suchú batériu 3,6V?
áno. Pohon je určený pre 3,6V DC systémy s rozsahom prevádzkového napätia 2,5–5V. Počas technickej kontroly potvrďte logiku ovládania dosky merača a zaťaženie ventilu.
