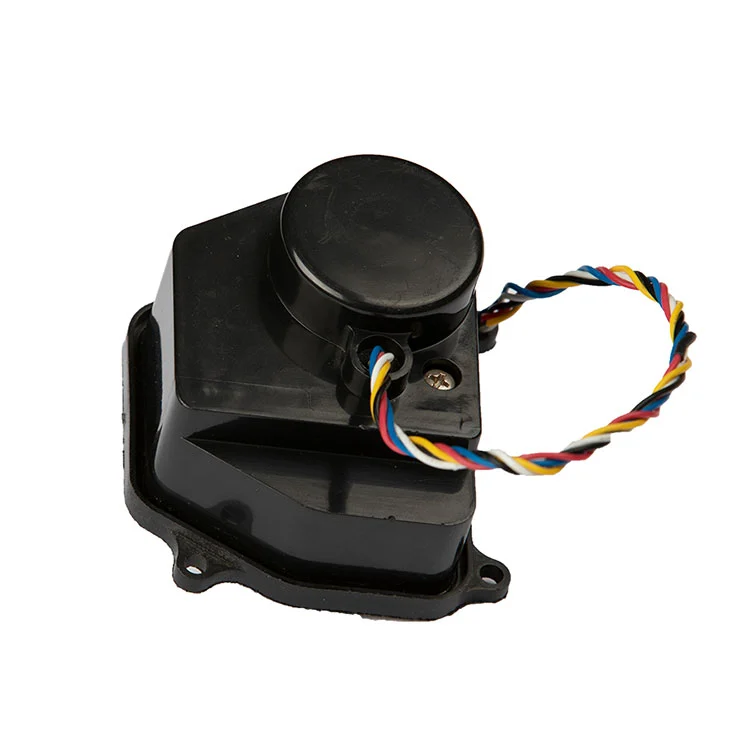

Ak získavate batériové pohony ventilov pre inteligentné vodomery, kľúčové otázky sú vždy rovnaké: udrží krútiaci moment na starých ventiloch, ako dlho bude fungovať na súprave suchých článkov merača a bude zapojenie zodpovedať doske vášho vodomeru bez prerábky? Tento 3,6V ovládač je postavený na týchto troch obmedzeniach.
Kaiye vyrába akčné členy vodomerov od skorého prijatia inteligentného merania s ročnou kapacitou akčných členov10 miliónov súprava viac ako 30 rokov skúseností s výrobou hardvéru a regulačných ventilov. Tento pohon so suchými článkami je súčasťou tejto objemovo overenej platformy – navrhnutej pre integráciu OEM, konzistenciu šarží a predvídateľné dodacie lehoty.
Nižšie nájdete skutočné pracovné parametre, logiku zapojenia, limity obstarávania a technické otázky, ktoré sa spýta váš technický tím pred schválením vzorky.
Väčšina porúch meracieho ventilu napájaného z batérie nepochádza z motora. Pochádzajú z nedostatočného krútiaceho momentu na starých ventiloch, odberu prúdu, ktorý vyčerpáva batériu rýchlejšie, ako sa očakávalo, alebo v kabeláži, ktorá sa nezhoduje s doskou merača. Tento pohon rieši tieto tri poruchové body priamo.
Dimenzovaný na ≥1,8 N·m prostredníctvom 1500:1 kovového prevodu, pohon je dimenzovaný pre vodomerné ventily s malým priemerom. Kovové prevody sú opracované, nie sintrované, čo zachováva krútiaci moment pri dlhom cyklovaní a znižuje riziko vytrhnutia zubov pri zaseknutí.
Prevádzkový prúd je ≤ 25 mA pri nominálnom napätí 3,6 V, s prúdom zablokovaného rotora 550 mA. Nízky prevádzkový prúd umožňuje pohonu bežať zo štandardnej sady suchých článkov bez nadmerného vybíjania batérie, zatiaľ čo číslo zablokovaného rotora hovorí vášmu okruhu vodiča, čo môžete očakávať počas sedla ventilu.

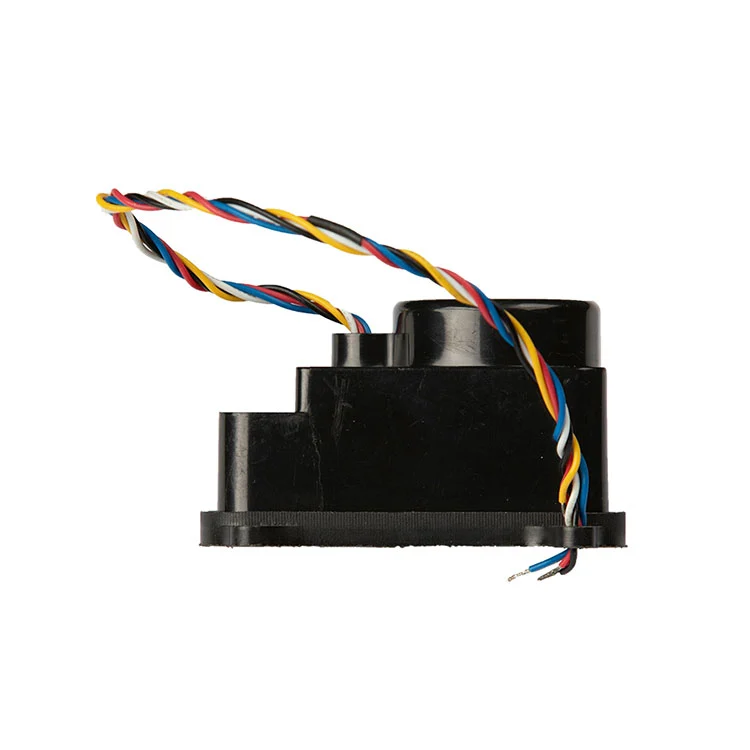

Červený negatív, čierny pozitív, modrý otvorený, biely COM, žltý zatvorený. Schéma zapojenia oddeľuje napájanie od riadiacich signálov otvorenia/zatvorenia, takže akčný člen môže byť riadený existujúcou riadiacou logikou dosky merača bez pridania samostatnej dosky relé.
Pohon je určený pre obytné, podzemné a neelektrifikované scenáre inštalácie, kde je nepraktické viesť 220V sieť alebo vyhradené napájacie káble. Podporuje stabilné ovládanie ventilov a spätnú väzbu signálu bez infraštruktúry napájania na mieste.
Nižšie uvedená tabuľka zobrazuje štandardnú konfiguráciu ovládača so suchým článkom. Ak platforma vášho merača pracuje na inom napätí, krivke krútiaceho momentu alebo konvencii zapojenia, tieto parametre je možné prispôsobiť počas kontroly OEM.
| Parameter | Štandardná hodnota | Poznámka k obstarávaniu |
|---|---|---|
| Menovité napätie | 3,6 V DC | Potvrďte kompatibilitu s balíčkom suchých článkov merača |
| Rozsah prevádzkového napätia | 2,5–5 V DC | Vyššie napätie v rozsahu poskytuje väčší krútiaci moment, ale skracuje životnosť |
| Prevádzkový prúd | ≤25 mA | Rozpočet na špičkový prúd počas pohybu ventilu, nielen v pohotovostnom režime |
| Prúd zablokovaného rotora | 550 mA | Užitočné pre dimenzovanie vodiča a ochranného obvodu |
| Výstupný krútiaci moment | ≥1,8 N·m | Merané pri menovitom napätí; potvrďte proti momentu sedla ventilu |
| Pomer redukcie | 1500:1 | Prispôsobené k platforme ventilov malého priemeru vodomeru |
| Čas odozvy ventilu | ≤ 8 s | Otváranie-zatvorenie alebo zatvorenie-otvorenie pri menovitom napätí |
| Elektroinštalácia | Červený negatív, čierny pozitív, modrý otvorený, biely COM, žltý zatvorený | Dĺžku kábla, konektor a farbu drôtu je možné prispôsobiť |
Ak vaša doska merača dodáva inú polaritu riadiaceho signálu alebo používa iný konektor, inžiniersky tím spoločnosti Kaiye môže skontrolovať zapojenie a navrhnúť zhodnú konfiguráciu namiesto toho, aby vnucoval štandardný zväzok do nekompatibilnej platformy merača.

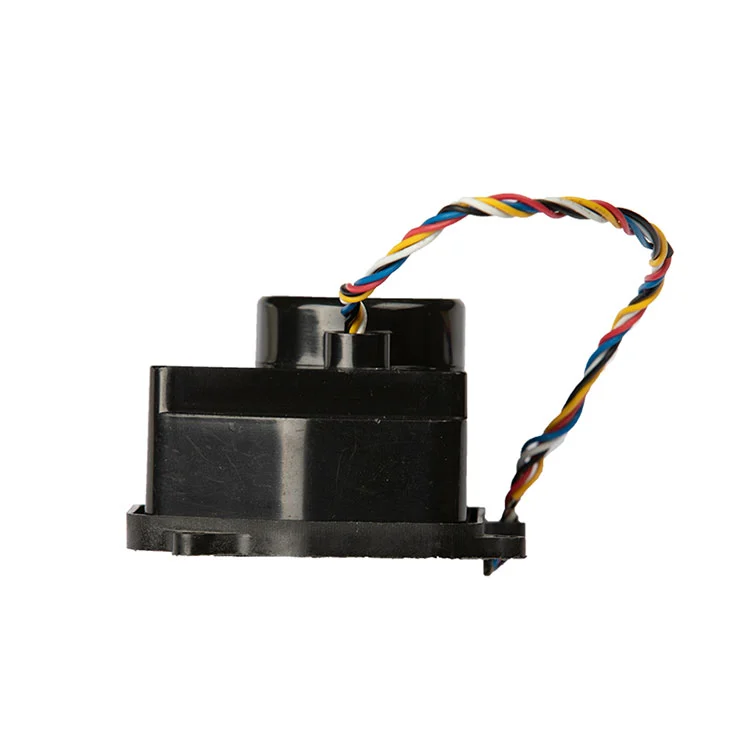

Pre kupujúcich OEM je pohon len taký dobrý, ako dobre pasuje s krytom merača, driekom ventilu a riadiacou doskou. Tento pohon so suchými článkami používa kompaktný obrys určený pre priestorovo obmedzené skrine inteligentných meračov so schémou zapojenia, ktorá oddeľuje napájanie od riadiacich signálov otvorenia/zatvorenia.
Elektrické vedenie.Červená je negatívna, čierna je pozitívna. Obvod pohonu by mal byť dimenzovaný na prúd zablokovaného rotora 550 mA, aj keď je normálny prevádzkový prúd ≤ 25 mA, pretože sedlo ventilu môže krátkodobo vyžadovať vyšší prúd. Ochrana proti prepólovaniu na doske merača sa odporúča, ak je ovládač vymeniteľný na mieste.
Ovládacie vedenie.Modrá je otvorená, biela je COM, žltá je zatvorená. Tento obvod by sa mal považovať za riadiaci vstup, nie za elektrické vedenie, a mal by zostať nezávislý od komunikačného modulu, aby porucha komunikácie neznemožnila ovládanie ventilu.

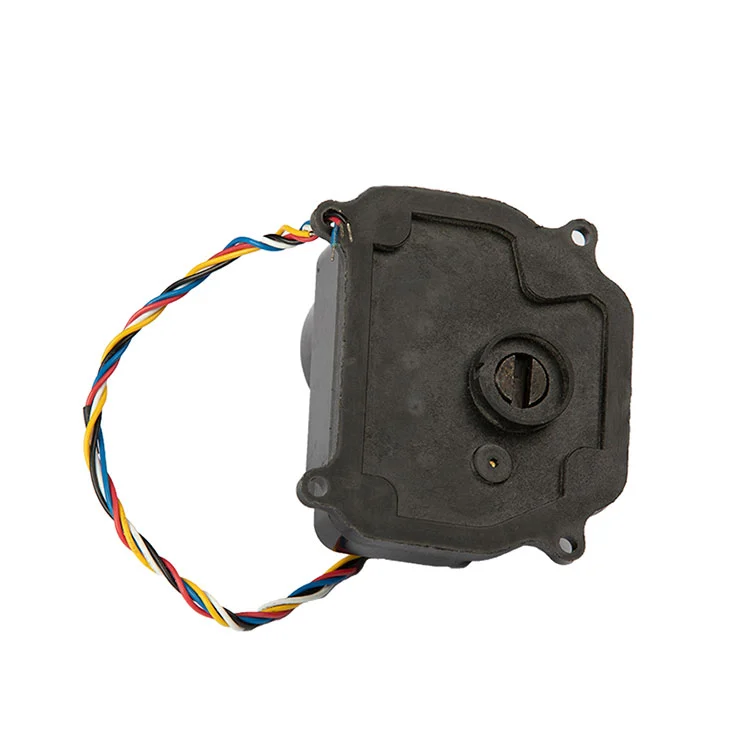

Montážne rozhranie.Pohon je navrhnutý okolo drieku ventilu a montážneho vzoru používaného na telesách ventilov inteligentných meračov s malým priemerom. Pred uvoľnením objemu by kupujúci mali potvrdiť štvorec stonky, rozstup montážnych otvorov a orientáciu ovládača vo vnútri krytu merača. Kaiye môže dodať vzorku na kontrolu mechanického uloženia pred zadaním výrobnej objednávky.
Ak odoberáte aj kryt merača alebo kompletnú zostavu ventilu, pohon môžete skontrolovať spolu splášť vodomerua telesa ventilu na zníženie nesúladu rozhrania pri montáži.
Pohon je umiestnený na ovládanie ventilov s malým priemerom, kde je prevádzka na batérie a nízky odber prúdu dôležitejší ako vysokorýchlostné ovládanie. Typické objemové aplikácie zahŕňajú:
Diaľkové otváranie/zatváranie pre kontrolu účtovania, správu nedoplatkov a reakciu na úniky v bytových domoch a obytných účtoch spravovaných verejnými službami.
Podzemné a vonkajšie inštalácie meračov, kde je 220V sieť alebo vyhradené napájacie káble nepraktické a akčný člen je napájaný zo sady suchých článkov merača.
Dávková inštalácia pri renovácii starých komunít, vodohospodárskom areáli a podružnom meraní priemyselných parkov, kde sa pohony obstarávajú v štvor- alebo päťciferných množstvách.
Dodávka ovládača výrobcom vodomerov a predajniam automatizácie ventilov, ktoré integrujú ovládač do svojho vlastného merača alebo ventilového produktu pred odoslaním do spoločnosti.
Pretože pohon je súčasťou širšej platformy komponentov vodomerov Kaiye, kupujúci, ktorí získavajú viacero komponentov, môžu konsolidovať kvalifikáciu a logistiku. Ak váš projekt vyžaduje aj bezdrôtovú komunikáciu na úrovni merača, pohon je navrhnutý tak, aby fungoval spolu s Kaiye'sbezdrôtový vodomerplatforma.
Pre B2B kupujúcich by „výrobca“ mal znamenať riadenie procesov, nie len obchodnú spoločnosť s katalógom. Kaiye prevádzkuje systém kvality ISO 9001, prevádzkuje automatizovanú výrobu zostáv pohonov a už viac ako dve desaťročia vyrába vodomerné pohony. Tento pohon so suchými článkami ťaží z tejto výrobnej základne tromi konkrétnymi spôsobmi:
Konzistencia dávky.Kovové prevody sú opracované na kontrolované rozmery. Automatizovaná montáž znižuje odchýlky medzi jednotlivými jednotkami v zábere ozubených kolies, výstupnom krútiacom momente a čase odozvy – čo je kritické, keď inštalujete tisíce ovládačov v rámci projektu.
Vstupná kontrola a záverečná skúška.Štandardná výroba zahŕňa funkčné kontroly odberu prúdu, doby odozvy a zdvihu ventilu. Kupujúci si môžu vyžiadať protokol o kontrole a plán odberu vzoriek pred zadaním objemovej objednávky.
Vysledovateľnosť.Kód modelu, výrobná dávka a záznamy testov sa uchovávajú, takže ak sa objaví problém v teréne, postihnutú populáciu možno izolovať, a nie považovať každý ovládač v projekte za podozrivý. Viac o výrobnej základni a systéme kvality spoločnosti Kaiye nájdete naprofil spoločnosti a prehľad výroby.
Pohon so suchým článkom je k dispozícii ako štandardná jednotka, ale štandardný neznamená pevný. Pre nákupcov OEM a projektov sa po technickej kontrole bežne prispôsobujú nasledujúce položky:
Kábel a konektor.Dĺžku kábla, prierez vodiča, farebný kód a typ konektora je možné špecifikovať tak, aby zodpovedali vášmu krytu merača a montážnemu prípravku.
Ovládacia logika.Polarita signálu otvorenia/zatvorenia a konfigurácia COM môžu byť zarovnané s doskou merača.
Krútiaci moment a prevodový pomer.Pre ventily s vyšším momentom sedla alebo inou geometriou vretena môže byť vhodnejší alternatívny prevodový pomer alebo rad motora ako štandardná konfigurácia 1500:1.

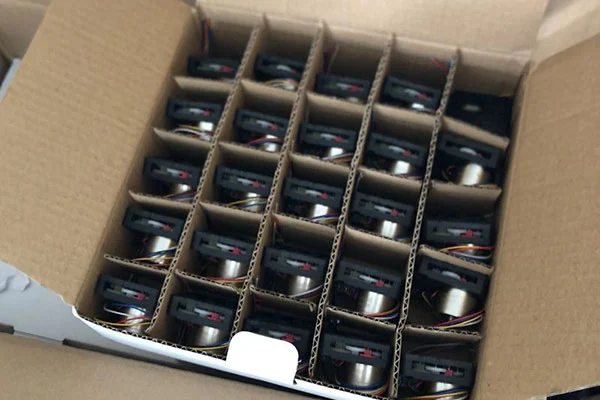

Branding a balenie.Pre objemové objednávky je k dispozícii súkromné označenie, neutrálne balenie a projektové označenie.
Typické MOQ pre štandardnú konfiguráciu začína na 500 kusoch; prispôsobený kábel, konektor alebo značka môžu vyžadovať vyššiu MOQ a krok schválenia vzorky. Dodacia lehota pre štandardné jednotky je vo všeobecnosti 15–25 pracovných dní po potvrdení objednávky a vzorky. Konečné MOQ a dodacia lehota sú potvrdené pri cenovej ponuke.
Aké je minimálne množstvo objednávky?
Štandardná konfigurácia začína na 500 kusoch. Prispôsobený kábel, konektor alebo značka môžu vyžadovať vyššiu MOQ a krok schválenia vzorky.
Môže byť ovládač prispôsobený pre rôzne dĺžky vodičov alebo konektorov?
áno. Dĺžku kábla, prierez vodiča, farebný kód a typ konektora je možné špecifikovať tak, aby zodpovedali vášmu krytu merača a montážnemu prípravku.
Aká je dodacia lehota?
Štandardné jednotky sú vo všeobecnosti 15–25 pracovných dní po potvrdení objednávky a vzorky v závislosti od množstva objednávky a dostupnosti komponentov.
Je aktuátor kompatibilný s inteligentnými elektromermi napájanými 3,6 V suchými článkami?
áno. Pohon je určený pre 3,6V DC batériové systémy s rozsahom prevádzkového napätia 2,5–5V. Počas technickej kontroly potvrďte riadiacu logiku dosky merača a zaťaženie ventilu.
