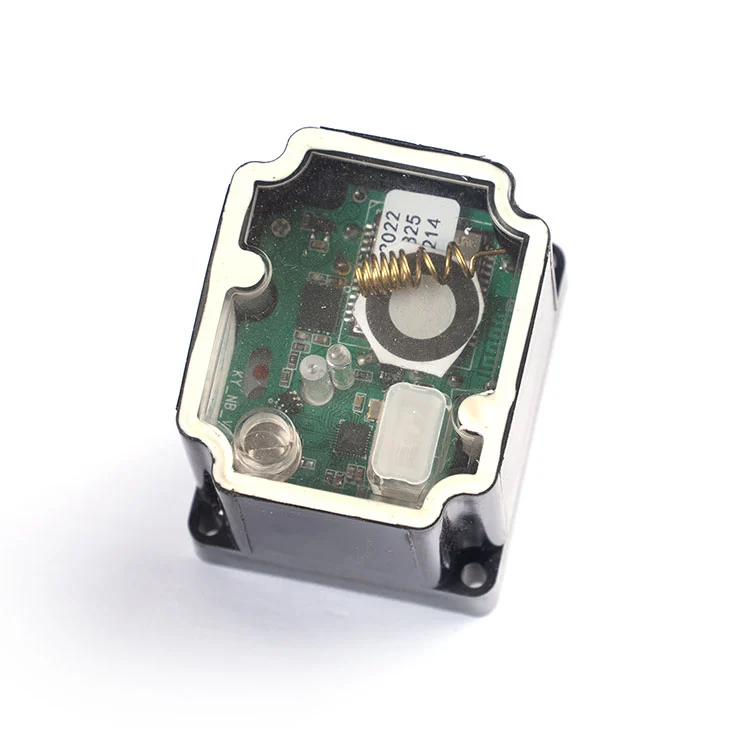

3,6V vodomerný modulárny pohon pre inteligentné vodomery DN15–DN25.
3,6V DC · 2,5–5V prevádzkyschopné · dvojitá redukcia: 2400:1 pre DN15–DN20, 3700:1 pre DN25 · ≥1,8–2,7 N·m krútiaci moment · ≤25 mA prevádzkový prúd · 450 mA · prúd so zablokovaným rotorom 07 · 16 s otvoreným rotorom.
4P konektor typu PH so 6 vodičmi (4 signálové + 2 napájacie). Navrhnuté pre batériovo napájané modulárne platformy inteligentných meračov.
OEM kábel, konektor a prispôsobenie značky. MOQ a dodacia lehota potvrdené pri cenovej ponuke.Pošlite špecifikácie platforiem vášho merača pre zodpovedajúcu cenovú ponuku.
Ak získavate modulárne pohony pre platformu inteligentného vodomeru, otázky týkajúce sa schválenia sú predvídateľné: zodpovedá redukčný pomer veľkosti ventilu, udrží krútiaci moment na starnutom ventile a bude konektor a definícia vodiča zodpovedať doske vodomeru bez prepracovania? Tento 3,6V modulárny pohon je postavený na týchto troch obmedzeniach.
Kaiye vyrába akčné členy vodomerov od skorého prijatia inteligentného merania s ročnou kapacitou akčných členov10 miliónov súprava viac ako 30 rokov skúseností s výrobou hardvéru a regulačných ventilov. Tento modulárny pohon je súčasťou tejto objemovo overenej platformy – navrhnutej pre integráciu OEM, konzistentnosť dávok a predvídateľné dodacie lehoty.
Nižšie nájdete výber dvojitého pomeru, pracovné parametre, logiku zapojenia a konektorov, limity obstarávania a technické otázky, ktoré sa spýta váš technický tím pred schválením vzorky.
Väčšina problémov s integráciou modulárneho pohonu nepochádza z motora. Pochádzajú z výberu nesprávneho redukčného pomeru pre veľkosť ventilu, odberu prúdu, ktorý vyčerpáva batériu rýchlejšie, ako sa očakávalo, alebo definícií konektorov a vodičov, ktoré nezodpovedajú doske merača. Tento pohon rieši tieto tri poruchové body priamo.
Nižšie uvedená tabuľka zobrazuje štandardnú modulárnu konfiguráciu pohonu. Ak platforma vášho merača pracuje na inom napätí, krivke krútiaceho momentu alebo konvencii konektorov, tieto parametre je možné prispôsobiť počas kontroly OEM.
| Parameter | Štandardná hodnota | Poznámka k obstarávaniu |
|---|---|---|
| Menovité napätie | 3,6 V DC | Potvrďte kompatibilitu s batériovým modulom |
| Rozsah prevádzkového napätia | 2,5–5 V DC | Vyššie napätie v rozsahu poskytuje väčší krútiaci moment, ale skracuje životnosť |
| Prevádzkový prúd | ≤25 mA | Rozpočet na špičkový prúd počas pohybu ventilu, nielen v pohotovostnom režime |
| Prúd zablokovaného rotora | 450 mA | Užitočné pre dimenzovanie vodiča a ochranného obvodu |
| Pomer redukcie | 2400:1 (DN15–DN20) 3700:1 (DN25) |
Prispôsobte pomer redukcie veľkosti ventilu; nepoužívajte 2400:1 na DN25 |
| Výstupný krútiaci moment | ≥1,8 N·m (2400:1) ≥2,7 N·m (3700:1) |
Overte si moment sedla ventilu a veľkosť potrubia |
| Čas otvorenia/zatvorenia | ≤10 s (2400:1) ≤16 s (3700:1) |
Otváranie-zatvorenie alebo zatvorenie-otvorenie pri menovitom napätí |
| Hodnotenie vodotesnosti | IP67 | Vhodné pre vlhké, striekajúce a vonkajšie merače |
| Konektor | Typ PH, 4P so 6 vodičmi | 4 signálne vedenia + 2 napájacie vodiče; potvrďte definíciu drôtu podľa údajového listu |
Ak vaša meracia doska používa iný konektor alebo očakáva inú definíciu drôtu, tím inžinierov Kaiye môže skontrolovať zväzok a navrhnúť zhodnú konfiguráciu, namiesto toho, aby vnucoval štandardnú zástrčku do nekompatibilnej dosky.
V prípade modulárnych platforiem meračov je pohon len taký dobrý, ako dobre pasuje s doskou merača, driekom ventilu a krytom. Tento pohon používa 4P konektor typu PH so 6 vodičmi: 4 signálne vedenia plus 2 napájacie vodiče. Zástrčka je určená na to, aby sa usadila priamo na doske merača, namiesto toho, aby bola pevne zapojená.
Elektrické vedenie.Napájací pár napája motorový pohon. Obvod pohonu by mal byť dimenzovaný na prúd zablokovaného rotora 450 mA, aj keď je normálny prevádzkový prúd ≤ 25 mA, pretože sedlo ventilu môže krátkodobo vyžadovať vyšší prúd. Ochrana proti prepólovaniu na doske merača sa odporúča, ak je ovládač vymeniteľný na mieste.
Signálne vedenie.4 signálne vedenia nesú ovládanie otvorenia/zatvorenia a spätnú väzbu polohy. Tento obvod by sa mal považovať za riadiaci vstup, nie za elektrické vedenie, a mal by zostať nezávislý od komunikačného modulu, aby porucha komunikácie neznemožnila ovládanie ventilu.
Definícia drôtu.Aktuálna produktová dokumentácia zobrazuje 6 drôtov, ale definície farieb musia byť pred výrobou potvrdené podľa skutočného údajového listu. Kupujúci by si pred schválením vzorky mali vyžiadať konečnú schému zapojenia a rozloženie.
Montážne rozhranie.Pohon je navrhnutý okolo drieku ventilu a montážneho vzoru používaného na modulárnych telesách ventilov inteligentných meračov DN15–DN25. Pred uvoľnením objemu by kupujúci mali potvrdiť štvorec stonky, rozstup montážnych otvorov a orientáciu ovládača vo vnútri krytu merača. Kaiye môže dodať vzorku na kontrolu mechanického uloženia pred zadaním výrobnej objednávky.
Ak odoberáte aj kryt merača alebo kompletnú zostavu ventilu, pohon môžete skontrolovať spolu splášť vodomerua telesa ventilu na zníženie nesúladu rozhrania pri montáži.
Pohon je umiestnený pre modulárne platformy inteligentných meračov, kde je viac ako vysokorýchlostná aktivácia dôležitá prevádzka na batérie, nízky odber prúdu a zásuvný konektor. Typické objemové aplikácie zahŕňajú:
Pretože pohon je súčasťou širšej platformy komponentov vodomerov Kaiye, kupujúci, ktorí získavajú viacero komponentov, môžu konsolidovať kvalifikáciu a logistiku. Ak váš projekt vyžaduje aj bezdrôtovú komunikáciu na úrovni merača, pohon je navrhnutý tak, aby fungoval spolu s Kaiye'sbezdrôtový vodomerplatforma. Môžete si tiež prezrieť celérozsah akčných členov vodomerupre súvisiace modely.
Pre B2B kupujúcich by „výrobca“ mal znamenať riadenie procesov, nie len obchodnú spoločnosť s katalógom. Kaiye prevádzkuje systém kvality ISO 9001, prevádzkuje automatizovanú výrobu zostáv pohonov a už viac ako dve desaťročia vyrába vodomerné pohony. Tento modulárny pohon ťaží z tejto výrobnej základne tromi konkrétnymi spôsobmi:
Konzistencia dávky.Ozubené kolesá sú opracované na kontrolované rozmery. Automatizovaná montáž znižuje odchýlky medzi jednotlivými jednotkami v zábere ozubených kolies, výstupnom krútiacom momente a čase odozvy – čo je kritické, keď inštalujete tisíce ovládačov v rámci projektu.
Vstupná kontrola a záverečná skúška.Štandardná výroba zahŕňa funkčné kontroly odberu prúdu, doby odozvy a zdvihu ventilu. Kupujúci si môžu vyžiadať protokol o kontrole a plán odberu vzoriek pred zadaním objemovej objednávky.
Vysledovateľnosť.Kód modelu, výrobná dávka a záznamy testov sa uchovávajú, takže ak sa objaví problém v teréne, postihnutú populáciu možno izolovať, a nie považovať každý ovládač v projekte za podozrivý. Viac o výrobnej základni a systéme kvality spoločnosti Kaiye nájdete naprofil spoločnosti a prehľad výroby.
Modulárny pohon je k dispozícii ako štandardná jednotka, ale štandardný neznamená pevný. Pre nákupcov OEM a projektov sa po technickej kontrole bežne prispôsobujú nasledujúce položky:
Kábel a konektor.Dĺžku kábla, prierez vodiča, farebný kód a typ konektora je možné špecifikovať tak, aby zodpovedali vášmu krytu merača a montážnemu prípravku.
Definícia drôtu a logika ovládania.Mapovanie signálu otvorenia/zatvorenia a polarita napájania môžu byť zarovnané s doskou merača.
Pomer redukcie.Ak je veľkosť vášho ventilu mimo DN15 – DN25, alebo je upínací moment nezvyčajný, alternatívny prevodový pomer alebo rad motora môže byť vhodnejší ako štandardná konfigurácia 2400:1 alebo 3700:1.
Branding a balenie.Pre objemové objednávky je k dispozícii súkromné označenie, neutrálne balenie a projektové označenie.
Typické MOQ a dodacia lehota sú potvrdené pri cenovej ponuke. Štandardné doručenie je vo všeobecnosti 15–30 dní po potvrdení objednávky a vzorky v závislosti od množstva objednávky a dostupnosti komponentov.
Pre aké špecifikácie inteligentného vodomeru je modulárny pohon vhodný?
Pohon je určený pre inteligentné vodomery DN15–DN25. Použite redukciu 2400:1 pre merače DN15 a DN20 a redukciu 3700:1 pre DN25, vyhovujúce požiadavkám na ovládanie ventilov každého kalibru.
Aká je výhoda nízkeho prevádzkového prúdu (≤25 mA)?
Nízky prevádzkový prúd znižuje spotrebu energie meračov napájaných z batérie, predlžuje cykly výmeny batérie a znižuje teplo a hluk počas prevádzky.
Aká je konfigurácia konektora a zapojenia?
Pohon používa 4P konektor typu PH so 6 vodičmi: 4 signálne vedenia plus 2 napájacie vodiče. Pred objednaním si overte presnú definíciu farby drôtu v porovnaní so skutočným produktovým listom.
Je možné prispôsobiť kábel, konektor alebo značku?
áno. Pre objemové objednávky je možné špecifikovať dĺžku kábla, prierez drôtu, kód farby, typ konektora a označenie súkromným štítkom.
Aká je dodacia lehota pri bežných objednávkach?
Dodacia lehota je vo všeobecnosti 15–30 dní a môže byť kratšia alebo dlhšia v závislosti od modelového obdobia a množstva objednávky.
