Bezdrôtový ovládač vodomeru 3,6 V pre inteligentné vodomery DN15–DN25.
Bezdrôtové 2,0 mm 5-kolíkové pripojenie typu plug-and-play, žiadne zváranie káblov. 3,6V DC · 2,5–5V prevádzkyschopné · dvojitá redukcia: 2400:1 pre DN15–DN20, 3700:1 pre DN25 · ≥1,8–2,7 N·m krútiaci moment · ≤25 mA prevádzkový prúd · 450 mA · prúd so zablokovaným rotorom 07 · 16 s otvoreným rotorom.
Navrhnuté pre automatizovanú montáž meračov a platformy inteligentných meračov napájaných z batérie. Funkcie a postupnosť pinov je možné prispôsobiť.
Definícia OEM pinov, konektor a prispôsobenie značky. MOQ a dodacia lehota potvrdené pri cenovej ponuke.Pošlite špecifikácie platforiem vášho merača pre zodpovedajúcu cenovú ponuku.
Ak získavate pohony pre výrobnú linku inteligentných vodomerov, otázky týkajúce sa schválenia sú predvídateľné: vyžaduje si spojenie zváranie kábla, udrží krútiaci moment na starom ventile a bude definícia kolíka zodpovedať doske vášho vodomeru bez prerábky? Tento bezdrôtový ovládač je postavený na týchto troch obmedzeniach.
Kaiye vyrába akčné členy vodomerov od skorého prijatia inteligentného merania s ročnou kapacitou akčných členov10 miliónov súprava viac ako 30 rokov skúseností s výrobou hardvéru a regulačných ventilov. Tento bezdrôtový pohon je súčasťou tejto objemovo overenej platformy – navrhnutej pre integráciu OEM, konzistentnosť sérií a predvídateľné dodacie lehoty.
Nižšie nájdete porovnanie pripojenia, pracovné parametre, definíciu kolíkov, limity obstarávania a technické otázky, ktoré sa spýta váš technický tím pred schválením vzorky.

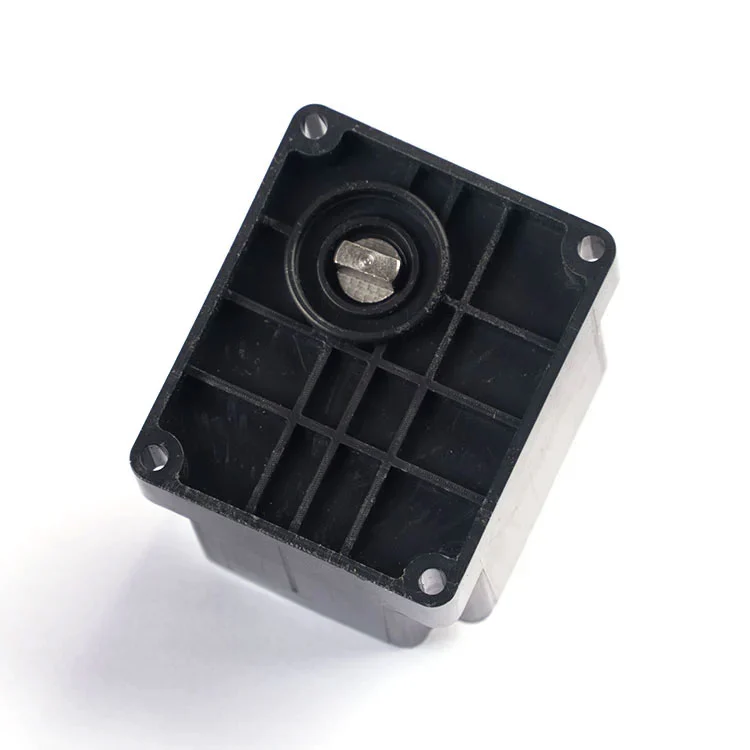

Zarovnajte 2,0 mm 5-kolíkovú zástrčku so zásuvkou na doske merača a nasaďte pohon na driek ventilu.
Skontrolujte, či je zástrčka úplne zasunutá a či je kolíkový kontakt stabilný. Nie je potrebné žiadne zváranie káblov.
Pred uvoľnením šarže zapnite a overte odozvu otvorenia/zatvorenia, odber prúdu a dráhu ventilu.
Nižšie uvedená tabuľka zobrazuje štandardnú konfiguráciu bezdrôtového ovládača. Ak platforma vášho merača pracuje na inom napätí, krivke krútiaceho momentu alebo definícii kolíka, tieto parametre je možné prispôsobiť počas kontroly OEM.
| Parameter | Štandardná hodnota | Poznámka k obstarávaniu |
|---|---|---|
| Menovité napätie | 3,6 V DC | Potvrďte kompatibilitu s batériovým modulom |
| Rozsah prevádzkového napätia | 2,5–5 V DC | Vyššie napätie v rozsahu poskytuje väčší krútiaci moment, ale skracuje životnosť |
| Prevádzkový prúd | ≤25 mA | Rozpočet na špičkový prúd počas pohybu ventilu, nielen v pohotovostnom režime |
| Prúd zablokovaného rotora | Pribl. 450 mA (motor série 300) | Užitočné pre dimenzovanie vodiča a ochranného obvodu |
| Pomer redukcie | 2400:1 (DN15–DN20) 3700:1 (DN25) |
Prispôsobte pomer redukcie veľkosti ventilu; nepoužívajte 2400:1 na DN25 |
| Výstupný krútiaci moment | ≥1,8 N·m (2400:1) ≥2,7 N·m (3700:1) |
Overte si moment sedla ventilu a veľkosť potrubia |
| Čas otvorenia/zatvorenia | ≤10 s (2400:1) ≤16 s (3700:1) |
Otváranie-zatvorenie alebo zatvorenie-otvorenie pri menovitom napätí |
| Hodnotenie vodotesnosti | IP67 | Prachotesný a chránený proti dočasnému ponoreniu |
| Pripojenie | 2,0 mm 5-kolíkový plug-and-play, bez zvárania káblov | Funkcie a postupnosť pinov je možné prispôsobiť |
Ak vaša meracia doska používa inú definíciu pinov alebo očakáva iný konektor, inžiniersky tím spoločnosti Kaiye môže skontrolovať rozhranie a navrhnúť zodpovedajúcu konfiguráciu namiesto toho, aby vnucoval štandardnú zástrčku do nekompatibilnej dosky.

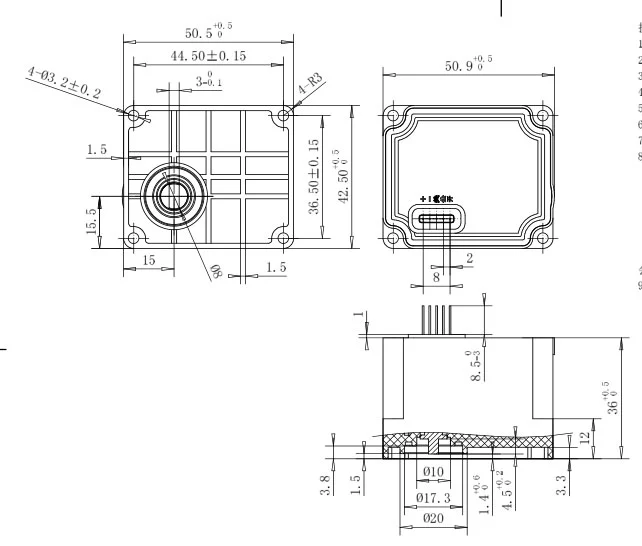

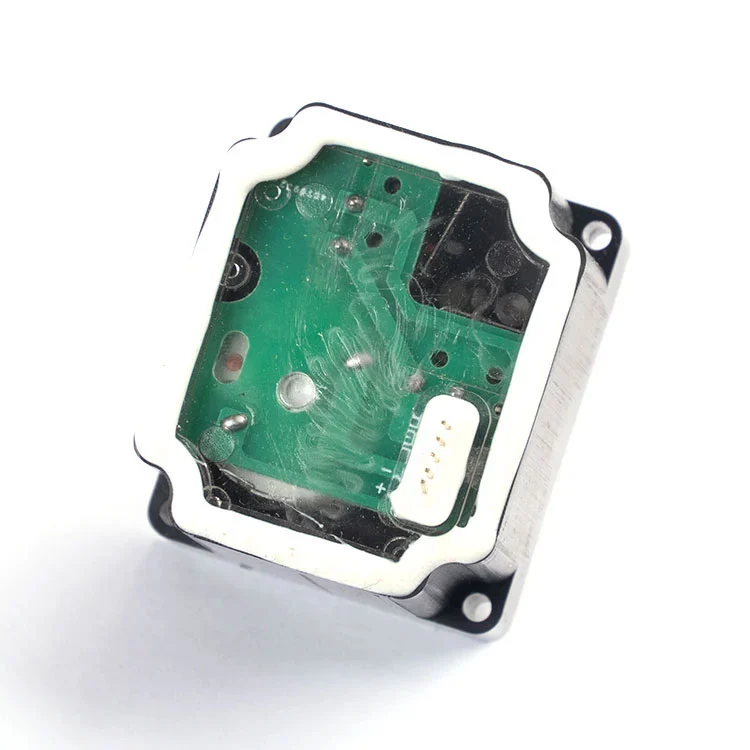

Pohon používa štandardné 2,0 mm 5-pinové rozhranie. Funkcie a postupnosť pinov je možné prispôsobiť podľa požiadaviek vášho projektu.
| Číslo kolíka (2,0 mm) | Definícia funkcie pinu |
|---|---|
| I | Riadiaci signál otvorenia ventilu |
| II | Common Terminal (COM) |
| III | Riadiaci signál zatvorenia ventilu |
| IV | Jednosmerné napájanie kladné (+) |
| V | DC napájanie záporné (-) |
Napájacie kolíky.Kolíky IV a V napájajú motorový pohon. Obvod pohonu by mal byť dimenzovaný na prúd zablokovaného rotora 450 mA, aj keď je normálny prevádzkový prúd ≤ 25 mA, pretože sedlo ventilu môže krátkodobo vyžadovať vyšší prúd. Ochrana proti prepólovaniu na doske merača sa odporúča, ak je ovládač vymeniteľný na mieste.
Ovládacie kolíky.Pin I, II a III nesú ovládanie otvorenia/zatvorenia a COM. Tento obvod by sa mal považovať za riadiaci vstup, nie za elektrické vedenie, a mal by zostať nezávislý od komunikačného modulu, aby porucha komunikácie neznemožnila ovládanie ventilu.
Pred uvoľnením objemu by kupujúci mali potvrdiť poradie kolíkov, orientáciu zástrčky a polohu ovládača vo vnútri krytu merača. Kaiye môže dodať vzorku na mechanickú a elektrickú kontrolu lícovania pred zadaním výrobnej objednávky.
Pohon je umiestnený pre platformy inteligentných meračov, kde je viac ako vysokorýchlostná aktivácia dôležitá montáž typu plug-and-play, nízky odber prúdu a stabilné pripojenie kolíkov. Typické objemové aplikácie zahŕňajú:
Pretože pohon je súčasťou širšej platformy komponentov vodomerov Kaiye, kupujúci, ktorí získavajú viacero komponentov, môžu konsolidovať kvalifikáciu a logistiku. Ak váš projekt vyžaduje aj bezdrôtovú komunikáciu na úrovni merača, pohon je navrhnutý tak, aby fungoval spolu s Kaiye'sbezdrôtový vodomerplatforma. Môžete si tiež prezrieť celérozsah akčných členov vodomerupre súvisiace modely.
Pre B2B kupujúcich by „výrobca“ mal znamenať riadenie procesov, nie len obchodnú spoločnosť s katalógom. Kaiye prevádzkuje systém kvality ISO 9001, prevádzkuje automatizovanú výrobu zostáv pohonov a už viac ako dve desaťročia vyrába vodomerné pohony. Tento bezdrôtový pohon ťaží z tejto výrobnej základne tromi konkrétnymi spôsobmi:
Konzistencia dávky.Bezdrôtové kolíkové spojenie odstraňuje manuálne zváranie káblov, ktoré je jedným z najväčších zdrojov variácií medzi jednotkami v zostave ovládača. Automatizovaná montáž a kontrolované rozmery kolíkov znižujú kolísanie kontaktného odporu a času odozvy.
Vstupná kontrola a záverečná skúška.Štandardná výroba zahŕňa funkčné kontroly odberu prúdu, doby odozvy a zdvihu ventilu. Kupujúci si môžu vyžiadať protokol o kontrole a plán odberu vzoriek pred zadaním objemovej objednávky.
Vysledovateľnosť.Kód modelu, výrobná dávka a záznamy testov sa uchovávajú, takže ak sa objaví problém v teréne, postihnutú populáciu možno izolovať, a nie považovať každý ovládač v projekte za podozrivý. Viac o výrobnej základni a systéme kvality spoločnosti Kaiye nájdete naprofil spoločnosti a prehľad výroby.
Bezdrôtový pohon je k dispozícii ako štandardná jednotka, ale štandardný neznamená pevný. Pre nákupcov OEM a projektov sa po technickej kontrole bežne prispôsobujú nasledujúce položky:
Definícia a postupnosť pinov.Funkcie kolíkov a poradie kolíkov je možné zosúladiť s doskou merača.
Konektor a puzdro.Typ zástrčky, orientácia a kryt ovládača môžu byť špecifikované tak, aby zodpovedali vášmu krytu merača a montážnemu prípravku.
Pomer redukcie.Ak je veľkosť vášho ventilu mimo DN15 – DN25, alebo je upínací moment nezvyčajný, alternatívny prevodový pomer alebo rad motora môže byť vhodnejší ako štandardná konfigurácia 2400:1 alebo 3700:1.
Branding a balenie.Pre objemové objednávky je k dispozícii súkromné označenie, neutrálne balenie a projektové označenie.
Typické MOQ a dodacia lehota sú potvrdené pri cenovej ponuke. Štandardné doručenie je vo všeobecnosti 15–30 dní po potvrdení objednávky a vzorky v závislosti od množstva objednávky a dostupnosti komponentov.
Čo znamená „žiadny kábel“ na tomto ovládači?
Vzťahuje sa na bezdrôtové kolíkové pripojenie: pohon sa zapája priamo do základne merača a elektronického modulu cez 2,0 mm 5-kolíkové rozhranie, bez potreby zvárania kábla. To zjednodušuje montáž a podporuje automatizované výrobné linky.
Pre aké kalibre vodomerov je bezdrôtový pohon vhodný?
Je určený pre inteligentné vodomery DN15–DN25. Použite redukciu 2400:1 pre merače DN15 a DN20 a redukciu 3700:1 pre DN25.
Aká je definícia pinu?
Štandardná 2,0 mm 5-kolíková definícia je: I riadiaci signál otvoreného ventilu, II spoločný terminál (COM), III riadiaci signál zatvorenia ventilu, IV jednosmerné napájanie kladné (+), záporné jednosmerné napájanie V (-). Funkcie a postupnosť pinov je možné prispôsobiť.
Je možné prispôsobiť definíciu pinov, kábel alebo značku?
áno. Funkcie kolíkov, poradie kolíkov, typ konektora a označenie súkromným štítkom je možné špecifikovať pre objemové objednávky po technickej kontrole.
Aká je dodacia lehota pri bežných objednávkach?
Dodacia lehota je vo všeobecnosti 15–30 dní a môže byť kratšia alebo dlhšia v závislosti od modelového obdobia a množstva objednávky.
