KY-KT-27 — 24V Ovládač čistiaceho ventilu vodomeru pre inteligentné vodomery a čistiace systémy.
≥1,8 N·m výstupný krútiaci moment · 2400:1 opracovaná redukcia s kovovým prevodom · Kryt IP66 · ≤10 s odozva ventilu · ≤80 mA prevádzkový prúd · 450 mA prúd so zablokovaným rotorom.

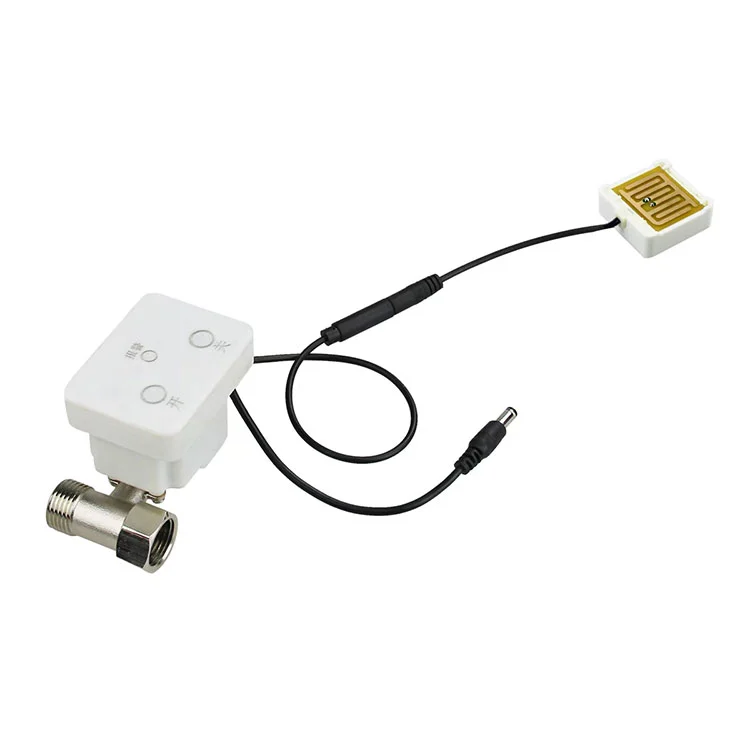

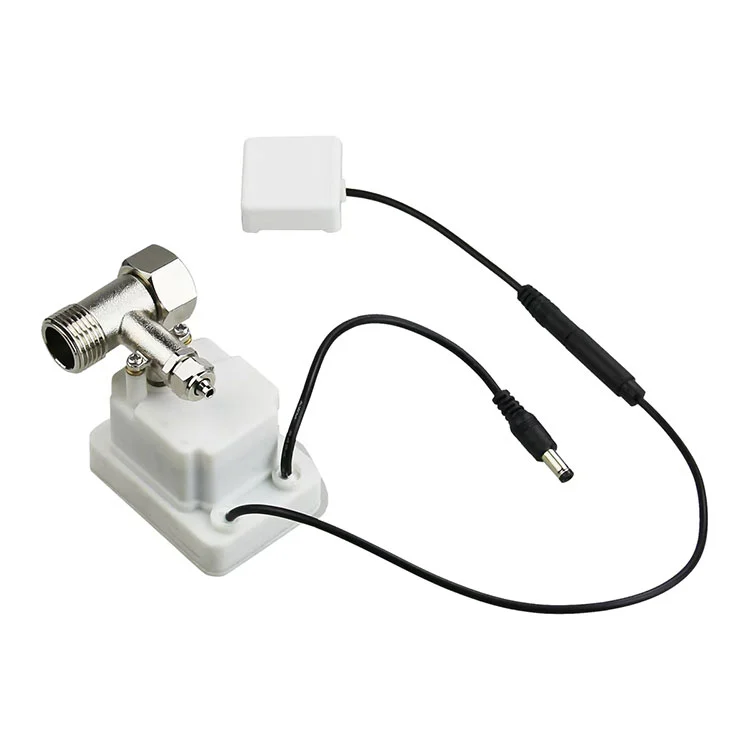

Podporuje elektrické diaľkové ovládanie a manuálne núdzové ovládanie. Kábel alarmu úniku spustí automatické zatváranie ventilu a červený indikátor na kontakte vody. Určené pre ventilové plošiny DN15–DN20.
Prispôsobenie OEM: napätie, dĺžka kábla a konektor, logika ovládania, úroveň krútiaceho momentu, značka a balenie. Štandardné MOQ od 500 ks; dodacia lehota 15–25 pracovných dní po schválení vzorky.Pošlite špecifikácie vášho ventilu na prispôsobenú cenovú ponuku.
Ak získavate ovládače ventilov pre inteligentné vodomery, čistiace systémy alebo reguláciu objemu potrubia s malým priemerom, KY-KT-27 je skonštruovaný na jeden účel: spoľahlivo zatvárať a otvárať ventily na príkaz, cyklus po cykle, bez toho, aby sa zaťažila údržba vášho produktu alebo projektu.
Kaiye vyrába akčné členy vodomerov od skorého prijatia inteligentného merania s ročnou kapacitou akčných členov10 miliónov súprava viac ako 30 rokov skúseností s výrobou hardvéru a regulačných ventilov. KY-KT-27 je súčasťou tejto objemovo overenej platformy – navrhnutej pre integráciu OEM, konzistenciu dávok a predvídateľné dodacie lehoty.
Toto nie je zástupný symbol katalógu. Nižšie nájdete skutočné pracovné parametre, logiku montáže a zapojenia, limity obstarávania a technické otázky, ktoré sa spýta váš technický tím pred schválením vzorky.
Väčšina porúch ventilov inteligentných meračov nepochádza z elektroniky. Pochádzajú z nedostatočného krútiaceho momentu na starých ventiloch, zlyhania tesnenia vo vlhkých meracích boxoch alebo konfigurácií káblov, ktoré nezodpovedajú platforme merača. KY-KT-27 priamo rieši tieto tri body zlyhania.
Dimenzovaný na ≥1,8 N·m prostredníctvom kovovej prevodovky 2400:1, pohon je dimenzovaný pre vodomerné ventily DN15 a DN20. Kovové prevody sú opracované, nie sintrované, čo zachováva krútiaci moment pri dlhom cyklovaní a znižuje riziko vytrhnutia zubov pri zaseknutí.
Elektromery sú vlhké, občas ponorené a vystavené kondenzácii. Kryt IP66 chráni hnaciu sústavu a riadiacu elektroniku, čo umožňuje, aby pohon zostal funkčný vo vonkajších šachtách, rozvodných skriniach a krytoch čistiacich zariadení.
Keď voliteľný kábel alarmu úniku vody zaznamená kontakt s vodou, pohon automaticky zatvorí ventil a aktivuje červený indikátor. Ide o pevne zapojenú bezpečnostnú odozvu, ktorá funguje nezávisle od elektroniky meracieho prístroja, čím sa znižuje závislosť od zásahu firmvéru.
Inštalačné tímy musia ovládať ventil pred zapnutím napájania a pracovníci údržby potrebujú spôsob, ako otvoriť alebo zatvoriť ventil počas servisu. KY-KT-27 podporuje manuálne núdzové ovládanie spolu s elektrickým diaľkovým ovládaním, takže ventil nikdy nie je uviaznutý.
Nižšie uvedená tabuľka odráža štandardnú konfiguráciu KY-KT-27. Ak platforma vášho merača pracuje na inom napätí, krivke krútiaceho momentu alebo konvencii zapojenia, tieto parametre je možné prispôsobiť počas kontroly OEM.
| Parameter | Štandardná hodnota | Poznámka k obstarávaniu |
|---|---|---|
| Model | KY-KT-27 | Potvrďte kód modelu na vzorke a údajovom liste |
| Menovité napätie | 24 V DC | Pracovný rozsah 23–25 V; potvrdiť kompatibilitu s elektromerom |
| Prevádzkový prúd | ≤ 80 mA | Rozpočet na špičkový prúd počas pohybu ventilu, nielen v pohotovostnom režime |
| Prúd zablokovaného rotora | 450 mA | Užitočné pre dimenzovanie vodiča a ochranného obvodu |
| Výstupný krútiaci moment | ≥1,8 N·m | Merané pri menovitom napätí; potvrďte proti momentu sedla ventilu |
| Pomer redukcie | 2400:1 | Prispôsobené ventilovej platforme DN15–DN20 |
| Čas odozvy ventilu | ≤10 s | Otváranie-zatvorenie alebo zatvorenie-otvorenie pri menovitom napätí |
| Hodnotenie vodotesnosti | IP66 | Vhodné pre vlhké, striekajúce a vonkajšie merače |
| Elektroinštalácia | Napájací kábel + kábel alarmu úniku | Dĺžku kábla, typ konektora a farbu drôtu je možné prispôsobiť |
Ak vaša aplikácia beží na 3,6 V, 5 V alebo 12 V alebo vyžaduje inú úroveň krútiaceho momentu, inžiniersky tím spoločnosti Kaiye môže skontrolovať zaťaženie ventilu a navrhnúť prispôsobenú konfiguráciu ovládača namiesto toho, aby štandardné SKU vnucoval nekompatibilnú platformu ventilov.
Pre kupujúcich OEM je pohon len taký dobrý, ako dobre pasuje s krytom merača, driekom ventilu a riadiacou doskou. KY-KT-27 používa kompaktný integrovaný obrys určený pre priestorovo obmedzené skrine inteligentných meračov so schémou zapojenia, ktorá oddeľuje napájanie od obvodu detekcie úniku.
Elektrické vedenie.Pohon je napájaný pomocou špeciálneho kábla. Obvod pohonu by mal byť dimenzovaný na prúd zablokovaného rotora 450 mA, aj keď je normálny prevádzkový prúd ≤ 80 mA, pretože sedlo ventilu môže krátkodobo vyžadovať vyšší prúd. Ochrana proti prepólovaniu na doske merača sa odporúča, ak je ovládač vymeniteľný na mieste.
Zapojenie alarmu úniku.Zvodový kábel je samostatný vstup. Keď snímací kábel zaznamená kontakt s vodou, pohon zatvorí ventil a spustí červený indikátor alarmu. S týmto obvodom by sa malo zaobchádzať ako s bezpečnostným vstupom, nie s meracím signálom, a mal by zostať nezávislý od komunikačného modulu, aby porucha komunikácie neznemožnila uzáver spustený únikom.
Montážne rozhranie.Pohon je navrhnutý okolo drieku ventilu a montážneho vzoru používaného na telesách ventilov inteligentných meračov DN15–DN20. Pred uvoľnením objemu by kupujúci mali potvrdiť štvorec stonky, rozstup montážnych otvorov a orientáciu ovládača vo vnútri krytu merača. Kaiye môže dodať vzorku na kontrolu mechanického uloženia pred zadaním výrobnej objednávky.
Ak odoberáte aj kryt merača alebo kompletnú zostavu ventilu, pohon môžete skontrolovať spolu splášť vodomerua telesa ventilu na zníženie nesúladu rozhrania pri montáži.
Pohon je umiestnený na ovládanie ventilov s malým priemerom, kde elektrické ovládanie na diaľku a bezpečné zatváranie je dôležitejšie ako vysokorýchlostné ovládanie. Typické objemové aplikácie zahŕňajú:
Diaľkové otváranie/zatváranie pre kontrolu účtovania, správu nedoplatkov a reakciu na úniky v bytových domoch a obytných účtoch spravovaných verejnými službami.
Automatické vypnutie pri detekcii úniku, kontrole hladiny v nádrži a prevádzke ventilu filtračného cyklu v mieste použitia a v komerčnom čistiacom zariadení.
Dávková inštalácia pri renovácii starých komunít, vodohospodárskom areáli a podružnom meraní priemyselných parkov, kde sa pohony obstarávajú v štvor- alebo päťciferných množstvách.
Dodávka ovládača výrobcom vodomerov a predajniam automatizácie ventilov, ktoré integrujú ovládač do svojho vlastného merača alebo ventilového produktu pred odoslaním do spoločnosti.
Pretože pohon je súčasťou širšej platformy komponentov vodomerov Kaiye, kupujúci, ktorí získavajú viacero komponentov, môžu konsolidovať kvalifikáciu a logistiku. Ak váš projekt vyžaduje aj bezdrôtovú komunikáciu na úrovni merača, pohon je navrhnutý tak, aby fungoval spolu s Kaiye'sbezdrôtový vodomerplatforma, kde sa ovládanie ventilov a diaľkový prenos údajov považujú za jeden systém a nie za dve samostatne kvalifikované časti.

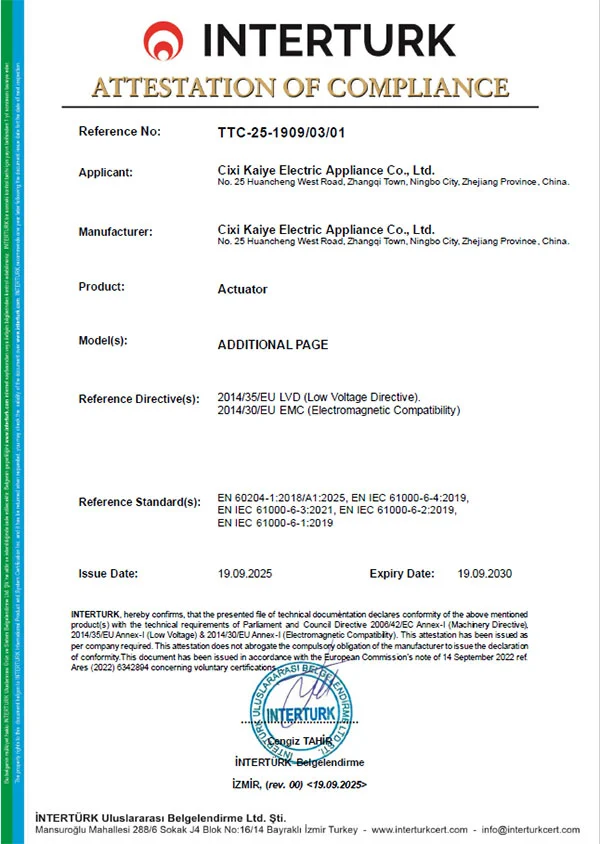

Pre B2B kupujúcich by „výrobca“ mal znamenať riadenie procesov, nie len obchodnú spoločnosť s katalógom. Kaiye prevádzkuje systém kvality ISO 9001, prevádzkuje automatizovanú výrobu zostáv pohonov a už viac ako dve desaťročia vyrába vodomerné pohony. KY-KT-27 ťaží z tejto výrobnej základne tromi konkrétnymi spôsobmi:
Konzistencia dávky.Kovové prevody sú opracované na kontrolované rozmery. Automatizovaná montáž znižuje odchýlky medzi jednotlivými jednotkami v zábere ozubených kolies, výstupnom krútiacom momente a čase odozvy – čo je kritické, keď inštalujete tisíce ovládačov v rámci projektu.
Vstupná kontrola a záverečná skúška.Štandardná výroba zahŕňa funkčné kontroly odberu prúdu, doby odozvy a zdvihu ventilu. Kupujúci si môžu vyžiadať protokol o kontrole a plán odberu vzoriek pred zadaním objemovej objednávky.
Vysledovateľnosť.Kód modelu, výrobná dávka a záznamy testov sa uchovávajú, takže ak sa objaví problém v teréne, postihnutú populáciu možno izolovať, a nie považovať každý ovládač v projekte za podozrivý. Viac o výrobnej základni a systéme kvality spoločnosti Kaiye nájdete naprofil spoločnosti a prehľad výroby.
KY-KT-27 je k dispozícii ako štandardná jednotka, ale štandardná neznamená pevná. Pre nákupcov OEM a projektov sa po technickej kontrole bežne prispôsobujú nasledujúce položky:
Logika napätia a pohonu.Ak vaša doska merača dodáva 3,6 V, 5 V alebo 12 V namiesto 24 V, pohon ovládača možno skontrolovať a spárovať. Polarita riadiaceho signálu a logika otvorenia/zatvorenia môžu byť tiež zladené s vašou doskou.
Kábel a konektor.Dĺžku kábla, prierez vodiča, farebný kód a typ konektora je možné špecifikovať tak, aby zodpovedali vášmu krytu merača a montážnemu prípravku.
Krútiaci moment a prevodový pomer.Pre ventily s vyšším krútiacim momentom alebo odlišnou geometriou vretena môže byť vhodnejší alternatívny prevodový pomer alebo rad motora ako štandardná konfigurácia 2400:1.
Branding a balenie.Pre objemové objednávky je k dispozícii súkromné označenie, neutrálne balenie a projektové označenie.
Typické MOQ pre štandardnú konfiguráciu začína na 500 kusoch; prispôsobené napätie, kábel alebo značka môžu vyžadovať vyššie MOQ a krok schválenia vzorky. Dodacia lehota pre štandardné jednotky je vo všeobecnosti 15–25 pracovných dní po potvrdení objednávky a vzorky, v závislosti od množstva objednávky a dostupnosti komponentov. Konečné MOQ a dodacia lehota sú potvrdené pri cenovej ponuke.
Aké je minimálne množstvo objednávky?
Štandardná konfigurácia začína na 500 kusoch. Prispôsobené napätie, kábel, konektor alebo značka môžu vyžadovať vyššiu MOQ a krok schválenia vzorky.
Dá sa pohon prispôsobiť na 3,6V, 5V alebo 12V?
áno. Štandardnou jednotkou je 24V jednosmerný prúd, ale po technickom posúdení je možné pohon skontrolovať a prispôsobiť systémom 3,6V, 5V alebo 12V.
Aká je dodacia lehota?
Štandardné jednotky sú vo všeobecnosti 15–25 pracovných dní po potvrdení objednávky a vzorky v závislosti od množstva objednávky a dostupnosti komponentov.
Zatvorí ventil automaticky pri úniku vody?
Áno, keď kábel alarmu úniku deteguje kontakt s vodou, pohon zatvorí ventil a aktivuje červený indikátor alarmu.
