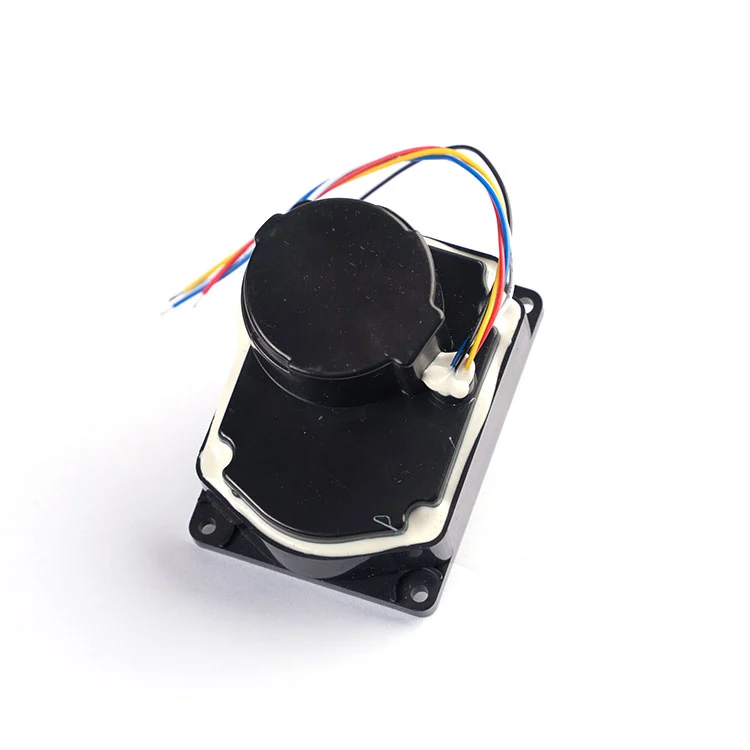

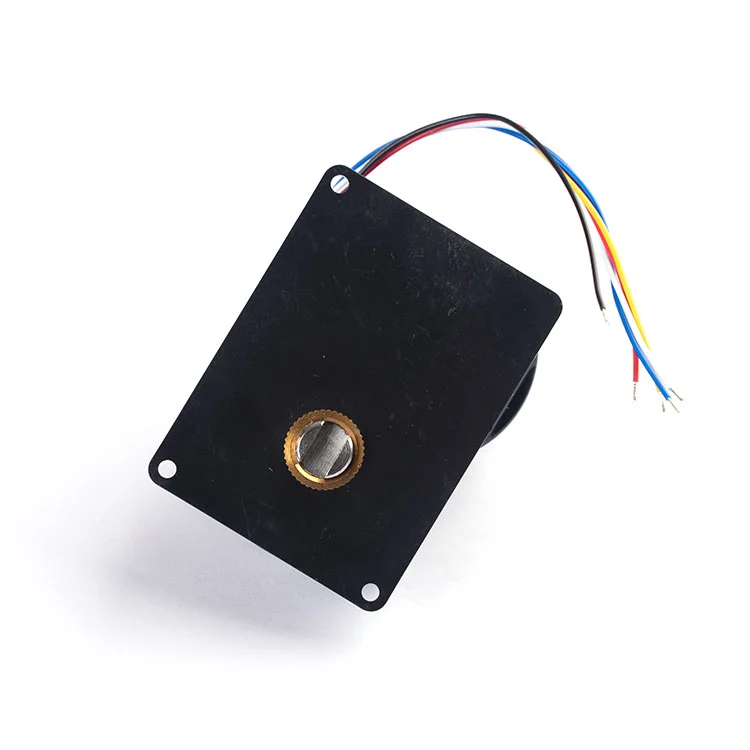

Pohon ventilu motora s ozubeným prevodom vodomeru

Vodomer s jedným spínačom je špecializovaný, vysoko presný ovládací prvok navrhnutý výhradne pre inteligentné bytové a komerčné vodomerné systémy, ktoré slúžia ako hlavné vykonávacie zariadenie na diaľkovú reguláciu ventilov. Na rozdiel od univerzálnych pohonov je tento model prispôsobený jedinečným prevádzkovým požiadavkám inteligentných vodomerov, pričom jeho hlavnou funkciou je stabilné diaľkové ovládanie stavu zapnutia a vypnutia vodomerných ventilov, čím sa vytvára pevný základ pre základné funkcie inteligentného merania vody vrátane správy predplatenia, diaľkového ovládania ventilov, správy užívateľských oprávnení a núdzového odstavenia vody.

Tento vyhradený pohon využíva viacstupňovú presnú redukčnú štruktúru, ktorá účinne znižuje prevádzkovú rýchlosť vstavaného malého vysokoúčinného motora a zároveň výrazne zosilňuje jeho výstupný krútiaci moment; s dostatočným a stabilným výstupným krútiacim momentom môže plynulo poháňať ventil vodomeru tak, aby sa otáčal na mieste, čím sa dosiahne rýchle a spoľahlivé otváranie a zatváranie ventilu bez zaseknutia alebo nedostatočnej sily, čím sa zabezpečí dlhodobé stabilné prepojenie so systémom inteligentného vodomeru.

Technické parametre

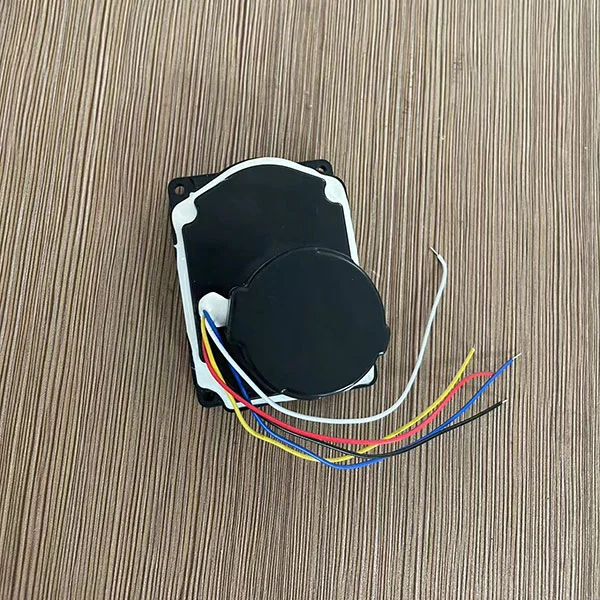

Definícia elektroinštalácie

• Modrá:Signál koncového spínača otvoreného ventilu

• Biela:Spoločná svorka pre limitné signály

• Žltá:Zatvorte signál koncového spínača ventilu

• Čierna:Kladný pól (+)

• Červená:Záporný pól (–)

Poznámka:Funkcie limitu otvorenia/zatvorenia môžu byť obrátené v dôsledku rôznych smerov inštalácie; používatelia musia potvrdiť podľa skutočných podmienok inštalácie.

Hlavné funkcie a hodnota aplikácie

Vďaka vysokému vodotesnému výkonu IP67 a dizajnu s ultranízkou spotrebou energie tento pohon podporuje dlhodobú stabilnú prevádzku vo vlhkom a vonkajšom prostredí vodomerov. Vysoký redukčný pomer 7200:1 prináša silný výstupný krútiaci moment, ktorý môže stabilne poháňať veľkokalibrové telesá ventilov.

Ako spoľahlivý ovládací prvok pre inteligentné vodomery s veľkým priemerom je ovládač ventilového ventilu s ozubeným prevodom široko používaný v mestských potrubných vodomeroch, priemyselných vodomeroch a veľkoprietokových systémoch zásobovania vodou v domácnostiach, s vysokou stabilitou a dlhou životnosťou.

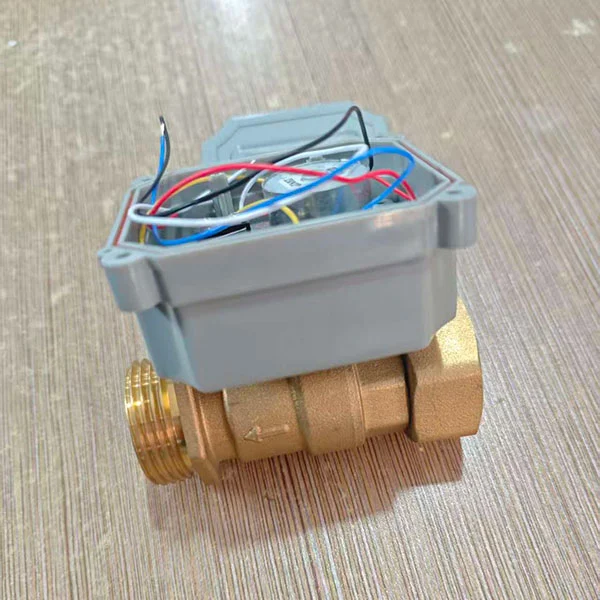

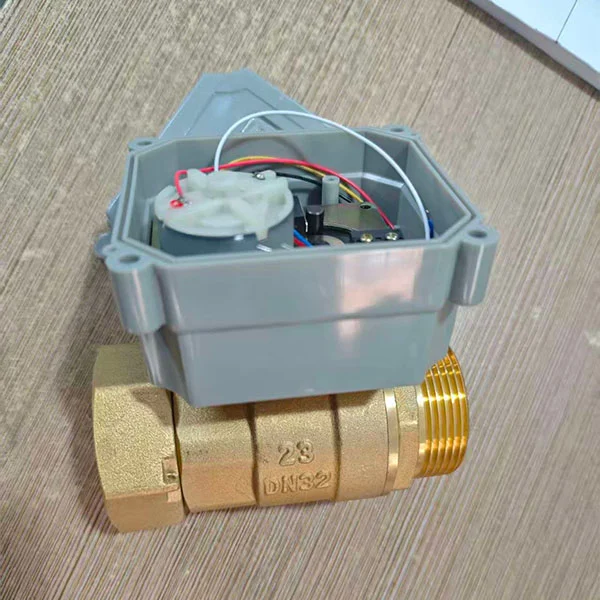

Schéma prevádzky produktu
