Ovládač ovládača ventilu vodomeru

Technické špecifikácie

Ovládač ovládača vodomerného ventilu sa vyznačuje stabilným elektrickým výkonom a spoľahlivým výstupom ovládania so štandardizovanými technickými parametrami

Postupnosť zapojenia a definícia

Ovládač ovládača ventilu vodomeru používa 5-kolíkovú konfiguráciu zapojenia s jasnou definíciou signálu pre jednoduchú inštaláciu a uvedenie do prevádzky:

1. Biely drôt:Signál horného spínača (ventil otvorený)

2. Modrý drôt:Spoločná svorka pre signál

3. Žltý vodič:Signál horného spínača (ventil zatvorený)

4. Červený drôt:Horná poloha terminálu

5. Čierny drôt:Terminál vysokej/nízkej úrovne

Poznámka:Umiestnenie ventilu otvorené/zatvorené sa môže zmeniť v dôsledku rozdielov v orientácii inštalácie zákazníka a scenároch aplikácie. Konečnú logiku otvorenia/zatvorenia potvrdia zákazníci na základe skutočných podmienok inštalácie a prevádzky.

So stabilným parametrom a štandardizovaným dizajnom zapojenia poskytuje ovládač ovládača vodomerného ventilu spoľahlivé ovládanie ovládania vodomerného ventilu v bytových a komerčných meracích systémoch.

S akými priemermi vodomerov je kompatibilný tento ovládač ovládača ventilu vodomeru?

Je špeciálne navrhnutý pre vodomery DN15 a DN20, s pevným pomerom merania 1500:1, aby zodpovedal požiadavkám na meranie a kontrolu týchto štandardných kalibrov.

Čo znamená vodotesnosť 0 (IP0) pre skutočné použitie?

IP0 znamená, že pohon nemá žiadnu špeciálnu vodotesnú alebo prachotesnú ochranu. Je vhodný len na inštaláciu vo vnútorných, suchých a neponáraných prostrediach; vyhýbajte sa priamemu kontaktu s vodou, dažďu alebo vysokej vlhkosti na čerstvom vzduchu.

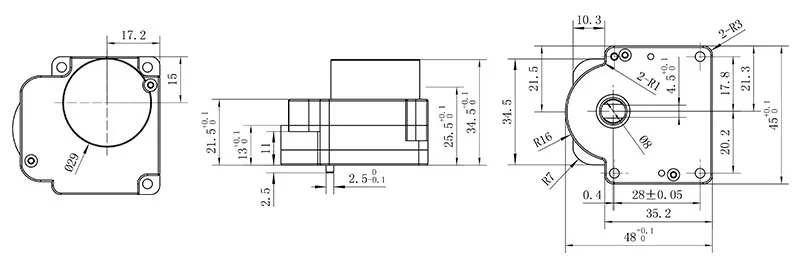

Výkres produktu
