Výrobca Cixi Kaiye Electric CO., LTD

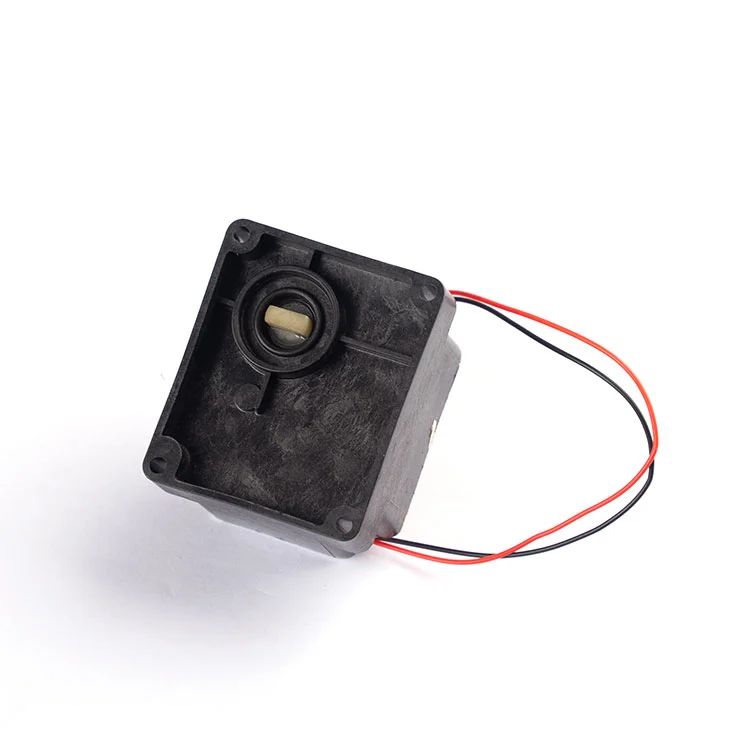

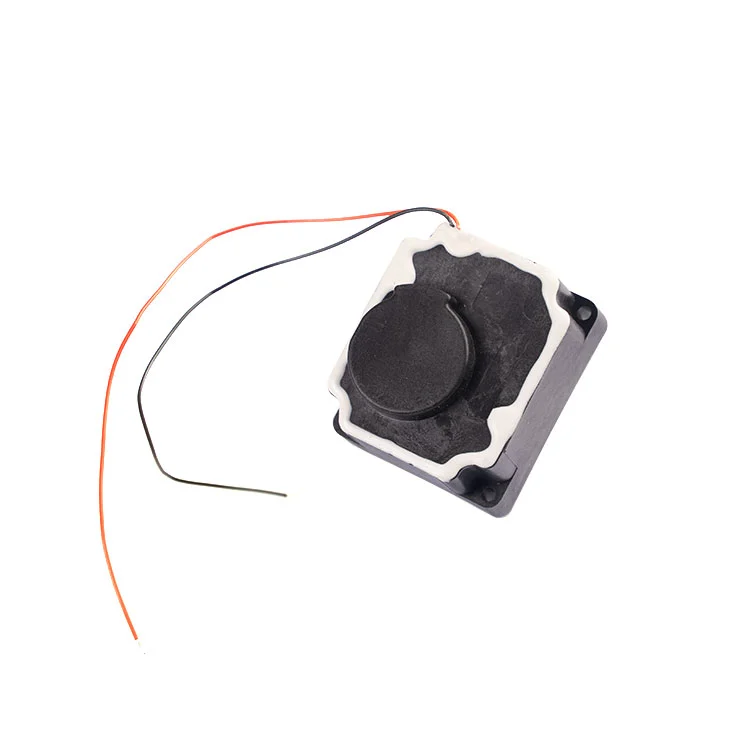

Vodotesný prevodový motor jednosmerného merača je vysokovýkonný miniatúrny jednosmerný prevodový motor, účelovo skonštruovaný ako hlavný hnací pohon pre inteligentné systémy na meranie vody. Vďaka optimalizovanej štruktúre prevodovky a krytiu IP66 poskytuje spoľahlivú prevádzku s nízkym výkonom, rýchle ovládanie ventilu a stabilný výkon vo vlhkom, vode vystavenom pracovnom prostredí.
• Bytové inteligentné vodomery ovládané ventilom
• Systémy diaľkového automatického odčítania meračov malého kalibru (AMR).
• Vodomerné motorické ventily DN15–DN20
• Miniatúrne pohony kvapalinových regulačných ventilov
Všetky parametre sa testujú pri štandardnej teplote okolia (23 °C) pri menovitom prevádzkovom napätí 3,6 V DC, pokiaľ nie je uvedené inak.
| Položka parametra | Štandardná hodnota a poznámky |
| Menovité prevádzkové napätie | 3,6 V DC |
| Povolený rozsah prevádzkového napätia | 2,5 V – 5 V DC Poznámka: Vyššie vstupné napätie v tomto rozsahu poskytuje vyšší výstupný krútiaci moment, ale zníži životnosť jednotky. |
| Prevádzkový prúd naprázdno (pri menovitom napätí) | ≤ 35 mA |
| Prúd so zablokovaným rotorom (pri menovitom napätí) | Pribl. 470 mA (pre motor série 300) |
| Menovitý výstupný krútiaci moment (pri menovitom napätí) | ≥ 1,5 N·m |
| Čas aktivácie ventilu 90° (štvrťotáčka) (pri menovitom napätí) | ≤ 8 s |
| Štandardný prevodový pomer | 2000:1 |
| Hodnotenie ochrany proti vniknutiu (IP). | IP66 |
| Číslo drôtu | Farba drôtu | Definícia základnej funkcie |
| 1 | Modrá | Signál spínača polohy zatvorenia ventilu |
| 2 | Biela | Spoločná svorka (COM) pre polohové signály |
| 3 | Žltá | Signál polohového spínača otvorený ventil |
| 4 | Čierna | Záporný pól jednosmerného prúdu (-) |
| 5 | Červená | Kladný pól jednosmerného prúdu (+) |
Poznámka: Poradie vodičov, farebné kódovanie, dĺžka vodiča a prierez vodiča je možné plne prispôsobiť podľa špecifických požiadaviek zákazníka.
Otázka: S akými veľkosťami potrubia a ventilov je KY-30 kompatibilný?
Odpoveď: Optimalizovaný s prevodovým pomerom 2000:1 a výstupným krútiacim momentom ≥1,5 N·m je KY-30 dokonale zladený s bytovými inteligentnými vodomermi DN15 a DN20, ako aj s inými motorizovanými kvapalinovými regulačnými ventilmi malého kalibru.
Otázka: Akú skutočnú ochranu poskytuje stupeň krytia IP66?
A: Stupeň krytia IP66 znamená, že jednotka je úplne prachotesná a odolná voči vysokotlakovým vodným lúčom z akéhokoľvek smeru. Je určený na dlhodobú stabilnú prevádzku vo vlhkom, vode vystavenom pracovnom prostredí inteligentných vodomerov, čím účinne zabraňuje vniknutiu prachu a vody do poškodenia vnútorných komponentov.
Otázka: Je možné prispôsobiť poradie vodičov a špecifikácie vodičov?
A: Áno. Podporujeme úplné prispôsobenie poradia vodičov, farebného kódovania, dĺžky vodiča, prierezu vodiča a typu konektora tak, aby plne zodpovedali vašim špecifickým požiadavkám na montáž, inštaláciu a riadiaci systém.
1.
Otázka: Aký zdroj napájania sa odporúča pre KY-30?
A: Menovité prevádzkové napätie je 3,6 V DC, s povoleným pracovným rozsahom 2,5 V až 5 V DC. Pre vyváženie výstupného výkonu, nízkej spotreby energie a dlhej životnosti odporúčame stabilné napájanie z lítiovej batérie 3,6 V.
Otázka: Je tento motor kompatibilný s bežnými riadiacimi systémami inteligentných vodomerov?
A: Áno. Vodotesný prevodový motor jednosmerného merača využíva univerzálny dizajn s mikrovýkonom a štandardný výstup signálu v polohe, ktorý je vysoko kompatibilný s väčšinou bežných ovládacích dosiek inteligentných vodomerov a systémov diaľkového odčítania meračov (AMR).
